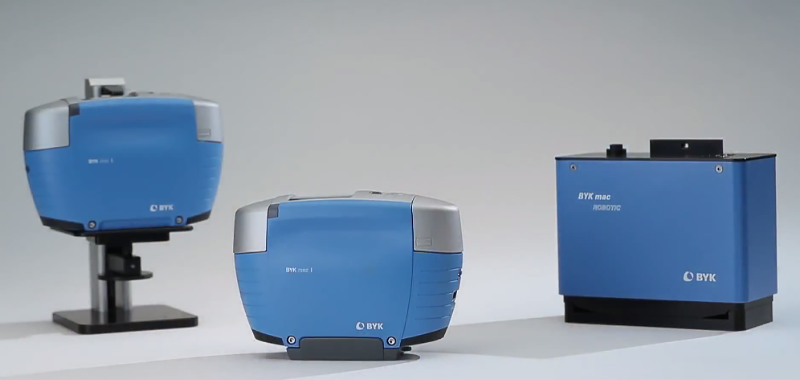

Спектрофотометр BYK-mac i

Измерение цвета покрытий "металлик", "перламутр" и флуоресцентных пигментов

Цвет и эффекты



В современном мире все чаще применяются эффектные покрытия, формирующие неповторимый облик любого изделия, окрашенного с использованием специальных пигментов. В автомобилестроении, например, более 80% покрытий - это эффектные покрытия. Полная прозрачность цветных пигментов позволяет с помощью металлических частиц получить яркое, сверкающее покрытие с металлическим, перламутровым эффектом или эффектом "хамелеон". Привлекательность любого товара окрашенного таким способом значительно возрастает.

Известно также, что цвет оказывает немаловажное воздействие на покупателя и играет заметную роль при выборе товара и при принятии решения о приобретении его. Когда речь идет об автомобилях, то цвет в сочетании с эффектами нередко становится определяющим фактором при покупке. Но очень важно, чтобы все детали внутренней и внешней отделки автомобиля гармонировали по цвету. В этом случае гармония уже не просто элемент эстетики, а важный критерий качества.

В автомобилестроении, например, исключительно строгие допуски по цвету (разнооттеночность) между различными элементами автомобиля: кузовом и бампером, молдингом и корпусом зеркала. А, учитывая, что все эти детали производятся различными поставщиками и окрашиваются множеством способом (напыление в электростатическом поле, порошковая окраска, с помощью краскопультов и пр.), то контроль цветового соответствия становится непростой задачей для специалистов.

Кроме того, цвет может изменяться/мигрировать при изменении угла осмотра и условий освещения. Именно эта особенность эффектных покрытий вызвана включениями в красящем пигменте. Но эти изменения должны быть едины для всех окрашенных частей, то есть синхронизированы в пространстве и времени. А как измерить то, что относится к области субъективных оценок — однородность цвета на плоских и изогнутых поверхностях, однородность эффектов «металлик» или «перламутр»? А если эффект проявляется только при солнечном свете, а в салоне флуоресцентные лампы?

Можно ли измерить впечатление от эффектных пигментов?

Для ответов на эти вопросы и для выражения субъективных оценок в объективных цифрах компания BYK-Gardner (Германия) создала спектрофотометр BYK-mac i. Новый гониоспектрофотометр с многоугловой геометрией измерения BYK-mac i разработан специально для контроля цвета и анализа его изменений в зависимости от типа включений.

Особенности спектрофотометра BYK-mac i:

  • Геометрия стандартного источника освещения 45°

  • 6 углов наблюдения -15°, 15°, 25°, 45°, 75° и 110°

  • Определение индексов Sparkle/Graininess (Искристость/Зернистость)

  • Измерение флуоресценции [два дополнительных источника освещения и детектора]

  • 2 типа освещения образца - прямое и рассеяное

  • USB-порт для передачи данных на ПК

  • Источник освещения - светодиоды с гарантией 10 лет

Почему BYK-mac i лучше?

Спектрофотометр BYK-mac призван заменить на рынке устаревший спектрофотометр MA68II от X-Rite. Обладая всеми его функциями, BYK-mac предлагает новые возможности. От аналогов (например, от спектрофотометар X-Rite MA98) его отличает возможность полного анализа влияния на внешний вид изделия визуальных эффектов покрытия («искристость», «зернистость»). Кроме традиционного измерения цветовых характеристик образца под пятью разными углами (15°, 25°, 45°, 75° и 110°) спектрофотометр BYK-mac измеряет цвет при -15° (за границей зеркального отражения). Угол -15° в полной мере позволяет проанализировать поведение/миграцию цвета покрытия с эффектом "хамелеон" - когда цвет меняется от зеленой к красной области цветового пространства.

Искристость или зернистость? Sparkle или Graininess?

При контроле качества внешнего вида поверхности одной информации о цвете и блеске недостаточно. Ведь два образца с одинаковыми цветовыми характеристиками, с одинаковым уровнем блеска и шагренью внешне могут отличаться друг от друга. И отличие это заключается в свойствах эффектных пигментов. В том, как покрытие ведёт себя при изменении угла обзора и различных условиях освещенности. Проще говоря, в том, как краска "играет" на солнце. Уникальная технология оценки эффектных пигментов реализована в BYK-mac гениально и просто. Встроенная CCD-камера фотографирует измеряемый участок поверхности при различном освещении. Сперва при прямом падающем свете ("яркий солнечный день"), а затем - при рассеяном освещении ("облачный день"). Встроенный компьютер анализирует каждый снимок. Пиксель за пикселем он подсчитывает количество "вспыхнувших" частичек пигмента при попадании на них света при всех 6 углах отражения (при прямом свете). И количество светлых и темных фрагментов при рассеяном освещении. В первом случае определяется степень "искристости" покрытия, во втором - измеряется степень "зернистости" покрытия. Таким образом Вы получаете выраженное в объективных цифрах проявление и поведение эффектного покрытия.

Обратите внимание на то, что образцы с перламутрами, глиттерами или другими эффектными добавками перед проведением измерений следует тщательно перемешивать. Для этого следует использовать специальные лабораторные высокоскоростные орбитальные и планетарные миксеры SpeedMixer.

Уникальный прибор для уникальных флуоресцентных пигментов

Уникальность флуоресцентных пигментов заключается в том, что они могут отражать поглощенный ультрафиолетовый свет в видимой области спектра, за счет чего цвет пигмента выглядит более ярким и привлекательным в сравнении с обычными пигментами. Количество отраженного света от предмета, окрашенного флуоресцентными пигментами, в 3 раза больше, чем от предмета, окрашенного обычными пигментами. Спектрофотометр BYK-mac i - единственный в мире прибор, позволяющий одновременно измерить цвет и зернистотсть покрытий с флуоресцентными пигментами. В новом BYK-mac i установлены дополнительные светодиодные источники освещения образца и дополнительные детекторы для измерения света, отражённого флуоресцентными пигментами.

Измеряем не только цвет, но и температуру!

Спектрофотометр BYK-mac - единственный прибор, который одновременно контролирует и запоминает температуру измеряемого образца. Это особенно важно при контроле на линии окраски продукции, которая окрашивается лакокрасочными материалами с содержанием железоокислых пигментов. Данные пигменты характеризуются способностью изменять оттенки при остывании. Поэтому прибор сообщит Вам, что образец еще очень горячий (выше 40°) и предложит измерить его позже. Это позволит избежать мнимой разницы в цвете при измерении продукции сперва на линии, а затем - при аудите.

Размер и форма измеряемого образца не имеет значения!

Спектрофотометр BYK-mac предлагает неограниченные возможности по контролю цвета продукции практически любого размера и формы. От шариковой ручки до корпуса самолёта! Просто выберите модель с соответствующей аппертурой - 12 или 23 мм. Кроме того, возможно измерение порошковых материалов, пудры, пастообразных образцов и пр. Для этих целей используйте соответствующе фирменные адаптеры и емкости для образцов от BYK-Gardner.

10 лет гарантии

В качестве источника освещения в спектрофотометре BYK-mac применяются светодиоды белого спектра. Это единственный источник освещения, который не пульсирует, который потребляет минимум энергии и пр. Нет необходимости менять лампы как у X-Rite или Konica Minolta. Кроме того светодиод обеспечивает высокую стабильность измерений и долгий срок между калибровками - до 3 месяцев. Гарантия на систему освещения составляет 10 гарантии. Гарантия на спектрофотометр составляет 2 года. При заключении сервис-контракта с ЗАО "Контроль качества" предоставляется расширенная гарантия на 3 года!

Бесплатное программное обеспечение!

Компания BYK-Gardner предлагает Вам не просто прибор для контроля цвета. Мы предлагаем Вам комплексное решение задачи. В комплект поставки входит программа BYKWARE для обмена данными с ПК, сбора, статистической обработки и протоколирования результатов измерений. Для подразделений компании BASF возможна поставка облегчённой версии BYK-mac без ПО. В этом случае используется стандартная программа от BASF ColorCare.

BYK-mac i всегда готов к работе!

В качестве источника питания в приборе BYK-macиспользуется Li-ионный аккумулятор или 4 АА элемента. Док-станция автоматически и одновременно заряжает аккумулятор в приборе + запасной. Также док-станция служит портом связи и обмена данными между спектрофотометром и ПК через USB-кабель.

Планируете измерять только цвет?

Если при контроле качества своей продукции Вы планируете измерять только цвет, а не искристотсь и зернистость - обратите внимание на специальное предложение от BYK-Gardner. С 1 марта 2010 года мы предлагаем специальную модификацию спектрофотометра - BYK-mac COLOR. Это точно такой же прибор как BYK-mac, но без дорогостоящей CCD-камеры для оценки искристости/зернистости. В этом случае Вы экономите более 5 000 евро!

Технические характеристики



Характеристики

BYK-mac i



Размер аппертуры (измеряемое пятно цвета), мм

12 или 23

Память

1000 стандартов/образцов

Дисплей

цветной, 2,7"

Время измерения

< 6 с

Вывод на ПК

USB

Питание прибора

4 AA NiMH (перезаряжаемые)

Габариты и вес, см

21,8 х 8,1 х 14,7; 1,3 кг



Цвет



Геометрия освещения

освещение 45° , прямое

Геометрия измерения

-15°, 15°, 25°, 45°, 75° и 110°

Спектральный диапазон, нм

400... 700

Спектральная щель, нм

10

Фотометрический интервал

0 – 600%

Воспроизводимость

≤ 0,01 ΔE [на 10 белых керамических эталонах]

Межприборная согласованность

< 0,10 ΔE [на серых керамических эталонах BCRA II]

Источник света

светодиод LED

Цветовые шкалы

ΔE*; ΔE CMC; ΔE 94; ΔE 2000; ΔE 99; ΔE DIN6175

Цветовые индексы

Flop, Int-Em [флуоресценция]

Источники освещения

C, D50, D65, A, F2, F7, F11, F12

Наблюдатель

2°; 10°



Эффекты



Геометрия освещения

рассеянное

Геометрия измерения

15°, 45°, 75°

Измеряемые индексы эффектов

ΔS; ΔS_a; ΔS_i; ΔG

Воспроизводимость

S_a / S_i: 10% or > 1.00 / G = ± 0.15

Оценка эффектов «металлик», «перламутр» и «хамелеон»

Искристость (Sparkle), Зернистость (Graininess)



Великолепная комплектация:

  • спектрофотометр BYK-mac i
  • калибровочный стандарт "чёрный"
  • калибровочный стандарт "белый"
  • калибровочный стандарт "циан" и "металлик"
  • защитная крышка для источника освещения (2 шт.)
  • комплект запасных прокладок для PIN-лапок
  • док-станция для коммутации с ПК и зарядки аккумуляторов
  • кабель USB для прямого подключения к ПК
  • 2 заряжаемых Li-ионных аккумулятора
  • вставка для 4 AA элементов питания
  • 4 AA аккумуляторов
  • зарядное устройство
  • программное обеспечение smart-chart [только для моделей 7030 и 7034]
  • краткая инструкция
  • полная инструкция на CD
  • набор для чистки PIN-лапок
  • сертификат о калибровке
  • кейс для переноски и хранения
  • бесплатный тренинг
